Specifiche tecniche

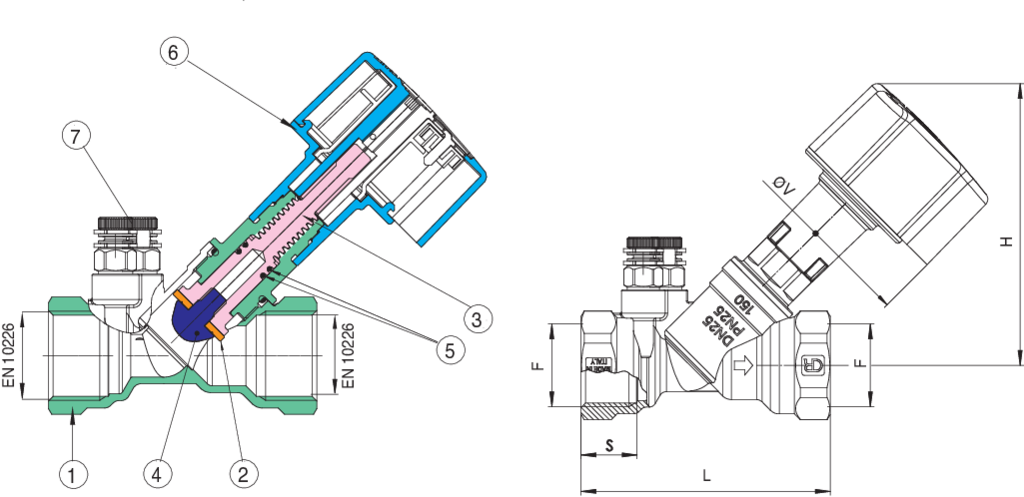

Disegno
Materiali
POSIZIONE NOME PARTE MATERIALE N.° PEZZI
1 CORPO BRASS ADZ CW602N 1
2 GUARNIZIONE OTTURATORE PTFE 1
3 ASTA BRASS ADZ CW602N 1
4 GRUPPO OTTURATORE BRASS ADZ CW602N 1
5 O-RING EPDM PEROX 1
6 VOLANTINO PA6.6 1
7 PRESA PRESSIONE BRASS ADZ CW602N 1
Tabella
CODICE DIMENSIONI DN UNITÀ PER BOX MASTER BOX F H L S ØV KV KVS VENTURI
2004000400 1/2” 15 1 10 1 103 87.5 17.75 80 2.93 2.74
2004000401 1/2” LF 15 1 10 1 103 87.5 17.75 80 0.952 0.81
2004000402 1/2” ULF 15 1 10 1 103 87.5 17.75 80 0.5 0.45
2004000500 3/4” 20 1 6 3 106 92 19 80 4.77 4.5
2004000600 1” 25 1 6 1 113 100 22.5 80 8.29 8.1
2004000700 1”1/4 32 1 4 1 123 118 24.75 80 13.87 15.3
2004000800 1”1/2 40 1 4 1 124 121 24.75 80 20.25 24.9
2004001000 2” 50 1 2 2 151 153 29 80 31.05 34.5
Note
Limiti di temperatura: -20°C +130°C
Applicazioni
