Specifiche tecniche

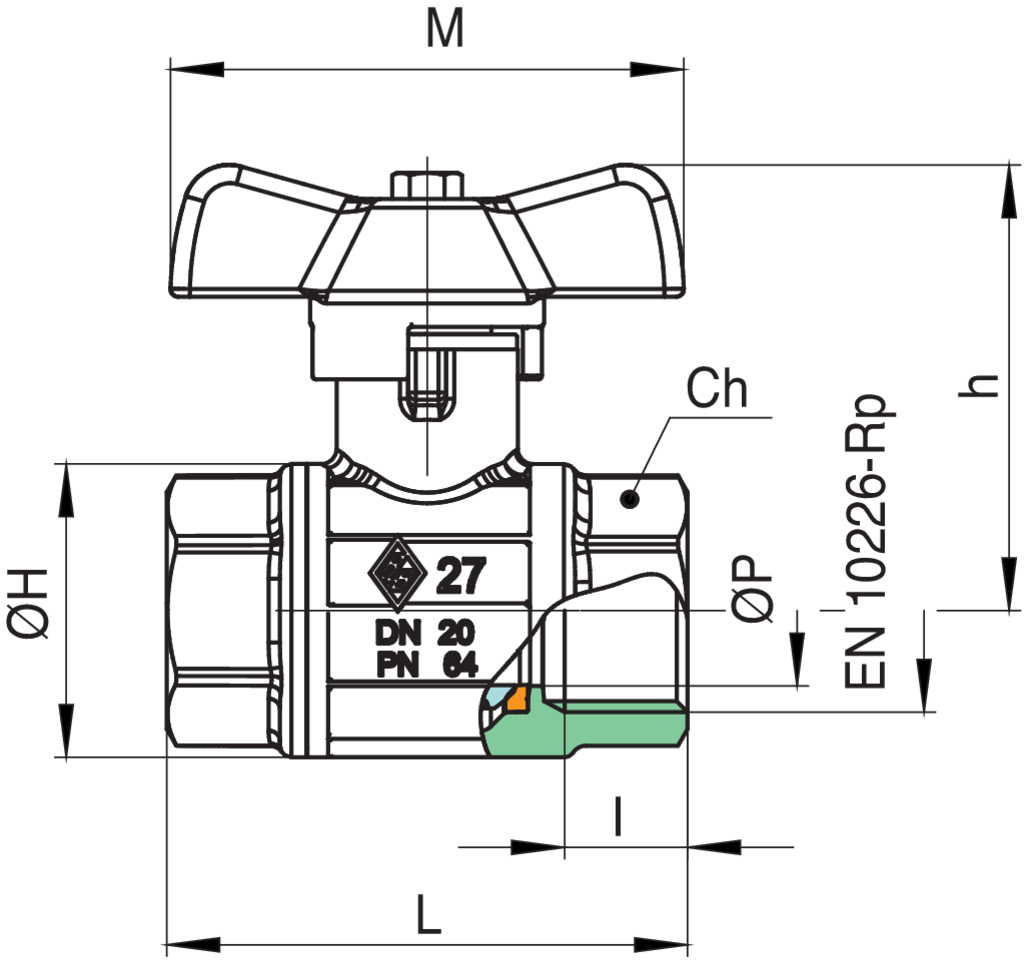

Disegno
Tabella
CODICE DIMENSIONI DN UNITÀ PER BOX MASTER BOX E ØP I L ØH CH M H KV PN KG
2720020000 1/4” 8 20 80 14.47 10 11 52 28 22 52 46.5 5.4 64 0.23
2720030000 3/8” 10 20 80 14.47 10 11.4 52 28 22 52 46.5 6 64 0.21
2720040000 1/2” 15 20 40 14.05 15 15 62 33 27 52 48.5 16.3 64 0.3
2720050000 3/4” 20 10 20 20.06 20 16.3 69 39 32 68 59 29.5 64 0.43
2720060000 1” 25 10 20 29.4 25 19.1 83 49 38 68 63 43 64 0.66
Note
Limiti di temperatura: -20°C +160°C
Applicazioni
Video e media disponibili
BIM
2720.zip
