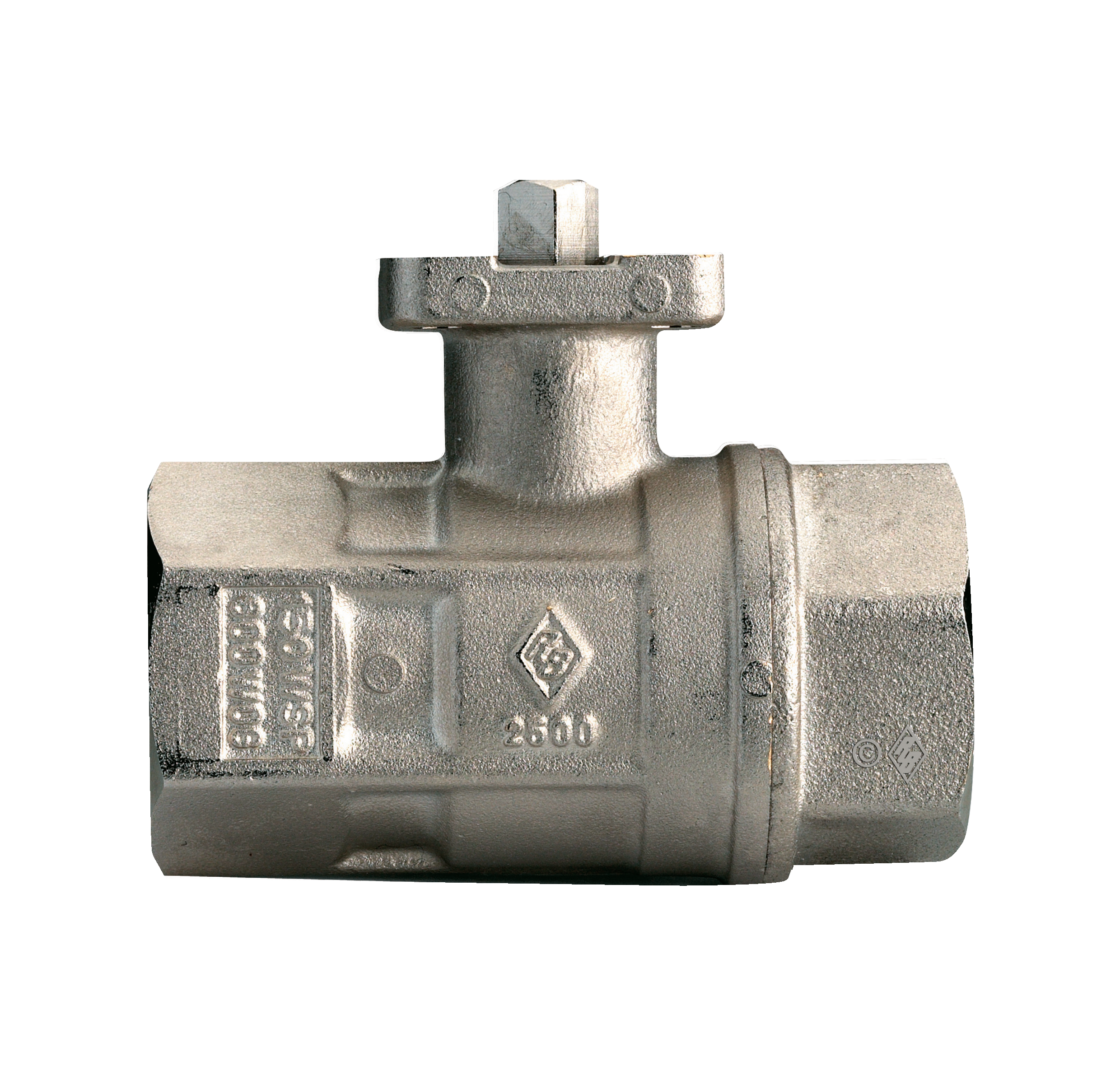

Specifiche tecniche

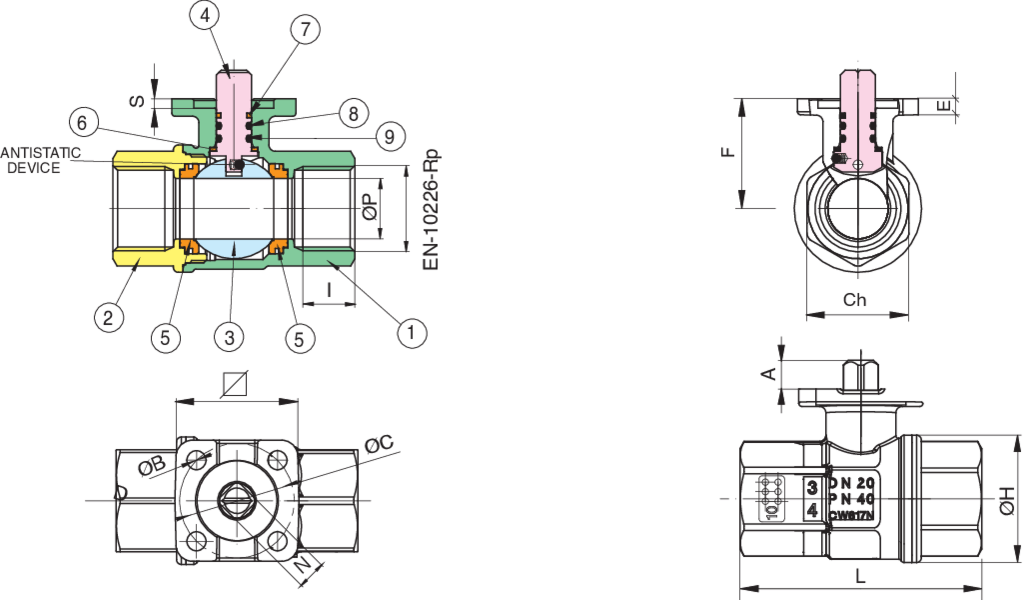

Disegno
Materiali
POSIZIONE NOME PARTE MATERIALE N.° PEZZI
1 CORPO BRASS CW617N UNI EN 12165 1
2 MANICOTTO BRASS CW617N UNI EN 12165 1
3 SFERA STAINLESS STEEL AISI 304 1
4 ASTA STAINLESS STEEL AISI 304 1
5 GUARNIZIONE SFERA PTFE 2
6 GUARNIZIONE ANTIATTRITO PTFE 1
7 GUARNIZIONE ANTIATTRITO PTFE 1
8 O-RING EPDM 1
9 O-RING FKM 1
Tabella
CODICE DIMENSIONI DN UNITÀ PER BOX MASTER BOX E L CH ØH L A ØB ØC ØD S QUADRO SQUARE F N KV PN KG
2530020000 1/4” 8 20 80 5.5 11 27 33.5 67 9 6 36 25 2 38 32.5 9 5.4 40 0.37
2530030000 3/8” 10 20 80 5.5 11.4 27 33.5 67 9 6 36 25 2 38 32.5 9 6 40 0.35
2530040000 1/2” 15 20 80 5.5 15 27 33.5 67 9 6 36 25 2 38 32.5 9 16.3 40 0.31
2530050000 3/4” 20 10 40 5.5 16.3 32 40 76 9 6 36 25 2 38 34.5 9 29.5 40 0.4
2530060000 1” 25 10 20 6 19.1 41 49 90 9 6 36 25 3 38 45.5 9 43 40 0.75
2530070000 1”1/4 32 6 12 6 21.4 50 58.5 102 9 6 36 25 3 38 49 9 89 40 1.05
2530080000 1”1/2 40 4 8 10 21.4 55 73 114 11 7 50 35 3 50 64 11 230 40 1.73
2530100000 2” 50 2 4 8 25.7 70 91.5 138 11 7 50 35 3 50 73.2 11 265 40 2.98
Note
Attenzione: assicurarsi che durante il funzionamento tra corpo e sfera non si possano formare sovrapressioni. Per eventuali chiarimenti rivolgersi all’ufficio tecnico di Rubinetterie Bresciane.
