Specifiche tecniche

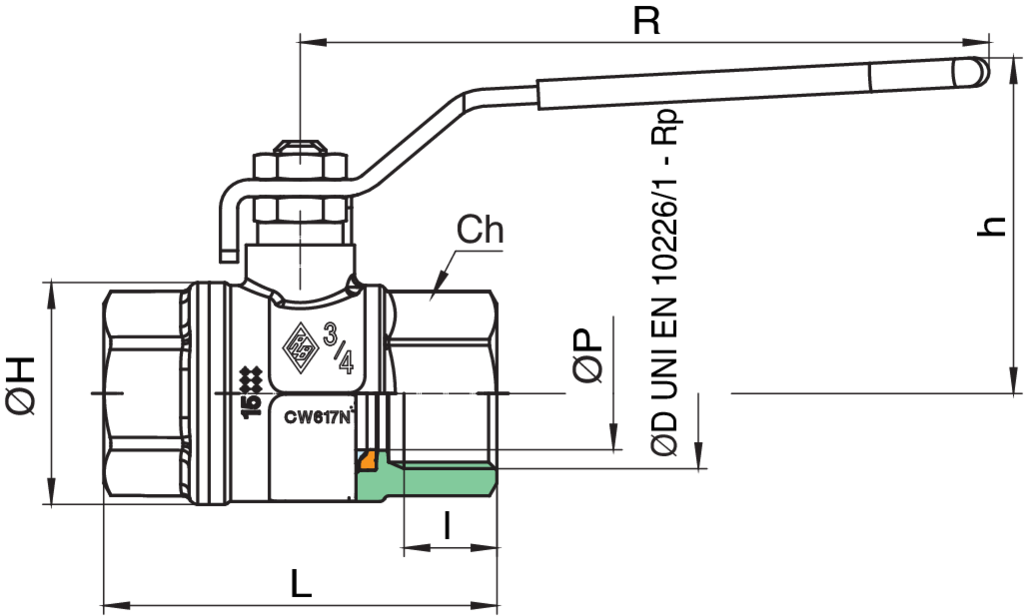

Disegno
Tabella
CODICE DIMENSIONI DN UNITÀ PER BOX MASTER BOX ØP I L ØH CH R H KV PN KG
1710020000 1/4” 8 20 80 10 11 51.5 23 20 95 43 5.4 64 0.15
1710030000 3/8” 10 20 80 10 11.4 51.5 23 20 95 43 6 64 0.14
1710120000 2”1/2 65 2 4 65 30.2 152 111 90 206 123 540 25 3.73
1710140000 3” 80 - 4 80 33.3 177 136 105 206 133 873 25 5.95
1710180000 4” 100 - 2 100 39.3 214 166 130 261 166 1390 25 10.57
2310040000 1/2” 15 20 80 15 15 62 33 27 96 46.5 16.3 64 0.22
2310050000 3/4” 20 10 40 20 16.3 69 39 32 121 59 29.5 64 0.34
2310060000 1” 25 10 20 25 19.1 83 49 38 121 63 43 64 0.53
2310070000 1”1/4 32 6 12 32 21.4 96 59 48 151 76 89 50 0.82
2310080000 1”1/2 40 4 8 40 21.4 108 73 54 151 82.5 230 40 1.21
2310100000 2” 50 2 4 50 25.7 127.5 87 67 160 95.5 265 40 1.9
Note
Art.1710
Applicazioni
Video e media disponibili
BIM
