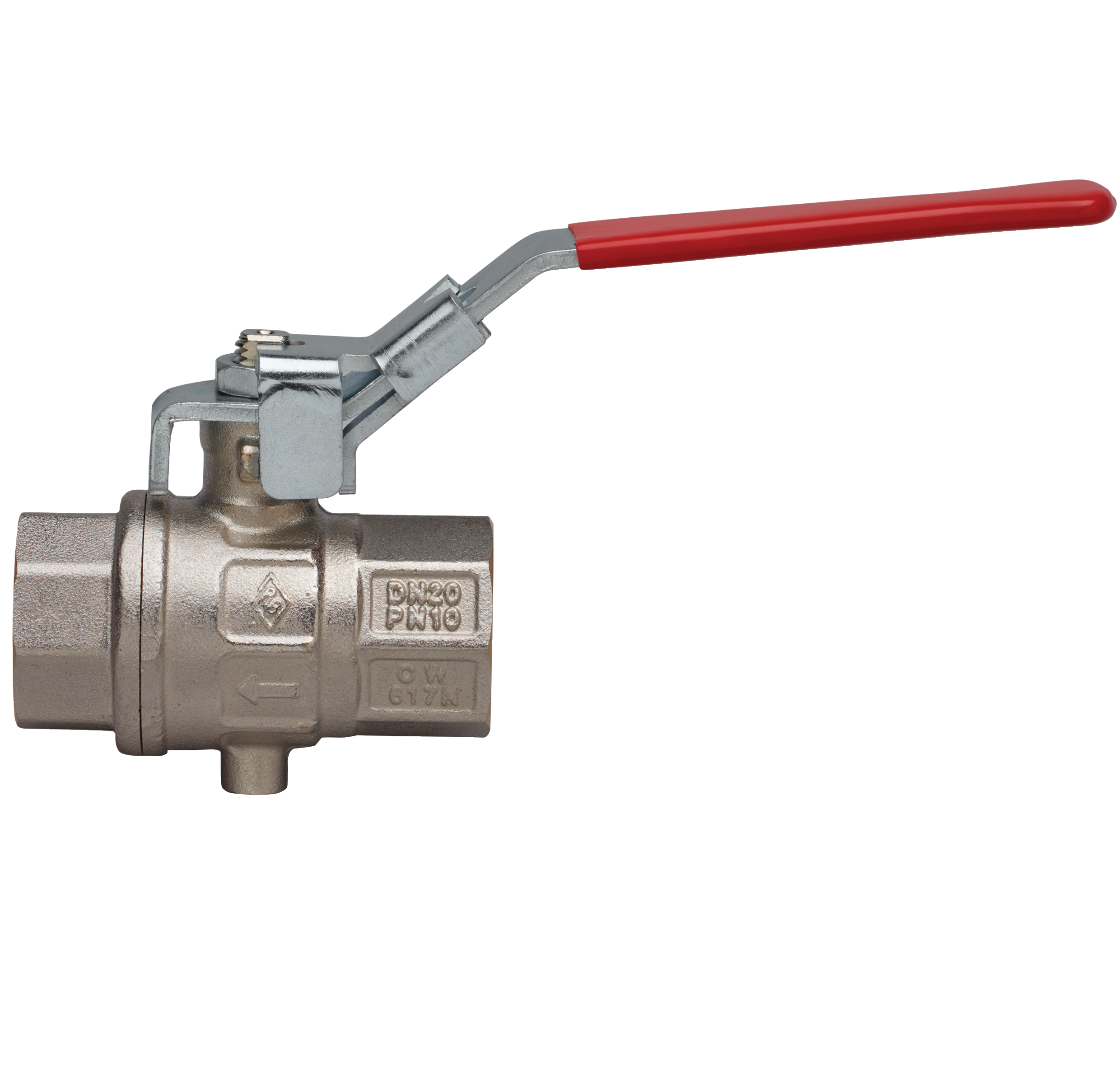

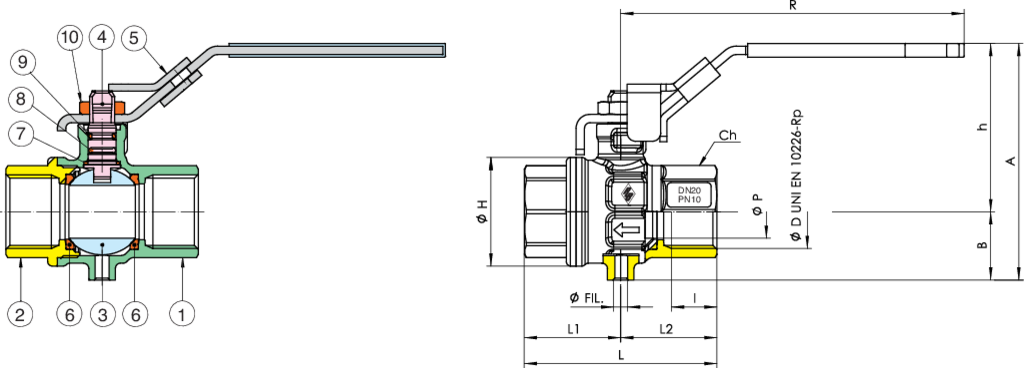

Specifiche tecniche
Posizione Nome parte Materiale N.° pezzi
1 CORPO BRASS CW617N UNI EN 12420 1
2 MANICOTTO BRASS CW617N UNI EN 12420 1
3 SFERA BRASS CW614N UNI EN 12164 1
4 ASTA BRASS CW614N UNI EN 12164 1
5 LEVA STEEL DD11 UNI EN 10111 1
6 GUARNIZIONE SFERA PTFE 2
7 GUARNIZIONE ASTA/ANTIATTRITO PTFE 1
8 O-RING NBR 1
9 O-RING FKM 1
10 DADO STEEL CL 04 1
MISURA DN BOX MASTER BOX CODICE ØP A B h ØH I L L1 L2 R Ch ØFil Kv PN Kg
1/4" 8 20 80 5110020000 10 61,5 15,5 46 23 11 51,5 27,5 24 96 20 M5 5,4 10 0,18
3/8" 10 20 80 5110030000 10 61,5 15,5 46 23 11,4 51,5 27,5 24 96 20 M5 6 10 0,16
1/2" 15 20 80 5110040000 14 69,7 20 49,7 33 15 62 31 31 96 25 M5 15,7 10 0,24
3/4" 20 10 40 5110050000 19 85 24,5 60,5 39 16,3 69 34,5 34,5 123 31 M5 28 10 0,40
1" 25 10 20 5110060000 24 94,3 29 65,3 49 19,1 83 41,5 41,5 123 38 M5 41,5 10 0,61

Limiti di temperatura: -10°C +100°C.
