Specifiche tecniche

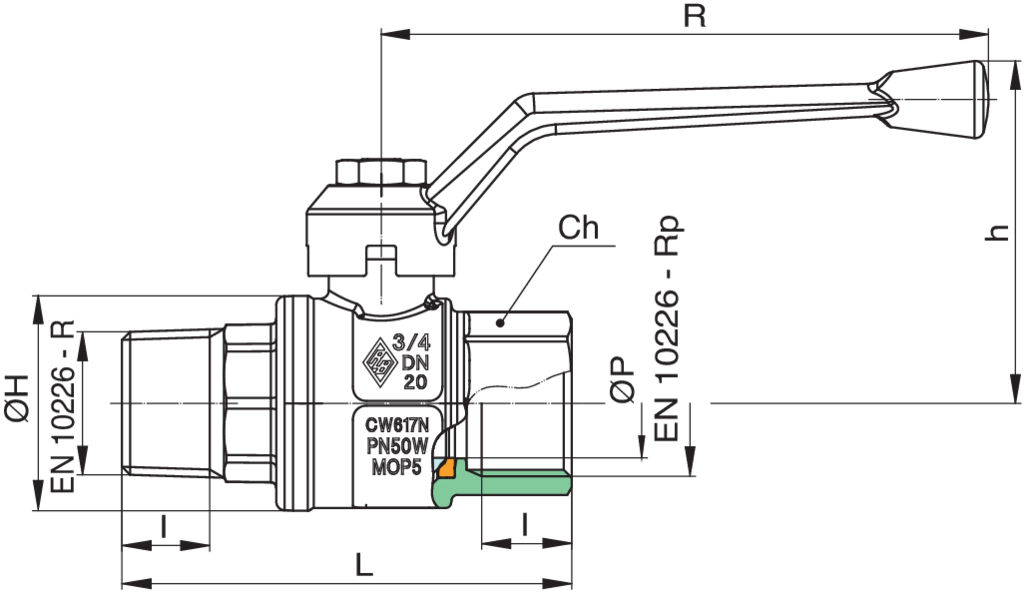

MISURA DN BOX MASTER BOX CODICE ØP I L ØH Ch R h Kv PN Kg
1/4" 8 20 80 1701020000 10 11 59 23 20 95 46,5 5,4 64 0,14
3/8" 10 20 80 1701030000 10 11,4 59,5 23 20 95 46,5 6 64 0,14
1/2" 15 20 80 1701040000 15 15 72,5 33 25 95 50 16,3 64 0,21
3/4" 20 10 40 1701050000 20 16,3 81,5 39 31 110 62 29,5 50 0,36
1" 25 10 20 1701060000 25 19,1 94,5 49 38 110 66 43 50 0,54
1"1/4 32 6 12 1701070000 32 21,4 111 59 48 160 79 89 50 0,91
1"1/2 40 4 8 1701080000 40 21,4 119 73 54 160 85,5 230 40 1,27
2" 50 2 4 1701100000 50 25,7 141,5 86 67 170 103 265 40 2,03
2"1/2 65 2 4 1701120000 65 30,2 175 111 90 205 129 540 25 4,05
3" 80 - 3 1701140000 80 33,3 203,5 136 105 205 140 873 25 6,27
4" 100 - 2 1701180000 100 39,3 250 166 130 260 160 1390 25 11,79

Limiti di temperatura: -20°C +160°C
