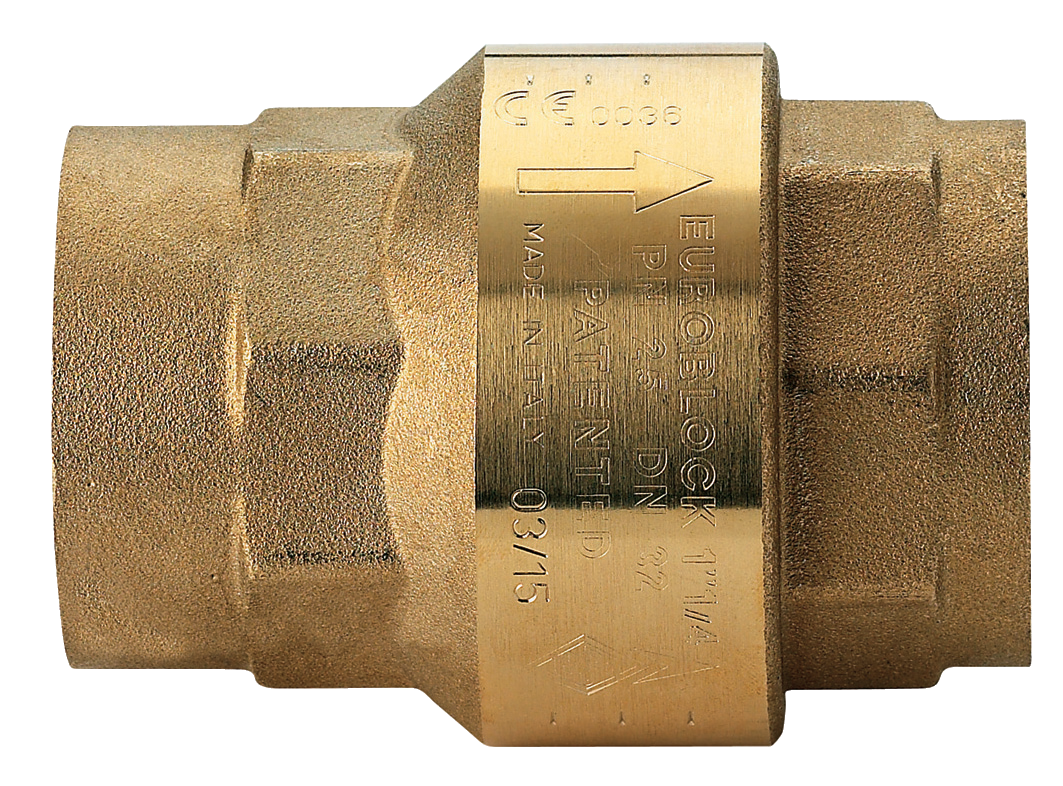

Specifiche tecniche

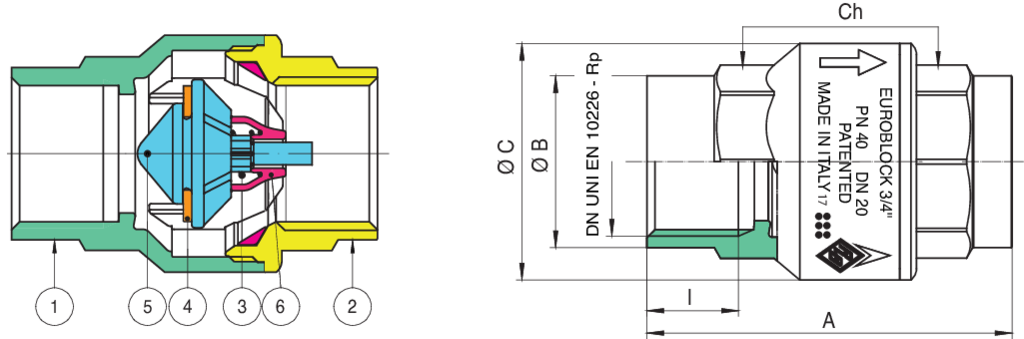

Disegno
Materiali
POSIZIONE NOME PARTE MATERIALE N.° PEZZI
1 CORPO BRASS CW617N UNI EN 12420 1
2 MANICOTTO BRASS CW617N UNI EN 12420 1
3 MOLLA STEEL AISI 303 1
4 GUARNIZIONE PIANA NBR 1
5 OTTURATORE FORTRON (POLYPHENYLENE SULFIDE) 1
6 SUPPORTO POM 1
Tabella
CODICE DIMENSIONI DN UNITÀ PER BOX MASTER BOX I CH ØB ØC A KV PN KG
10000003 3/8” 10 20 160 11.4 21 20 27 47 1.8 40 0.08
10000004 1/2” 15 15 120 15 26 25 34.5 59 7.9 40 0.14
10000005 3/4” 20 10 80 16.3 32 31 42 65 13 40 0.21
10000006 1” 25 10 40 19.1 39 38 49 75 19 25 0.33
10000007 1”1/4 32 6 24 21.4 49 48 61 83.5 29.5 25 0.55
10000008 1”1/2 40 4 16 21.4 55 54 73 89 44.6 16 0.76
10000010 2” 50 2 8 25.7 68 67 87.5 101.5 61.3 16 1.15
10000012 2”1/2 65 2 4 30.2 83 83 111.5 121 77.5 12 2.13
10000014 3” 80 2 4 33.3 98 98 133 136 121.9 12 3.3
10000018 4” 100 - 2 39.3 128 127 163 159 189.8 10 5.85
Note
Disponibile accessorio, art. 110100, a pag. 311
