VANNES À BOISSEAU SPHÉRIQUE POUR EAU

2090

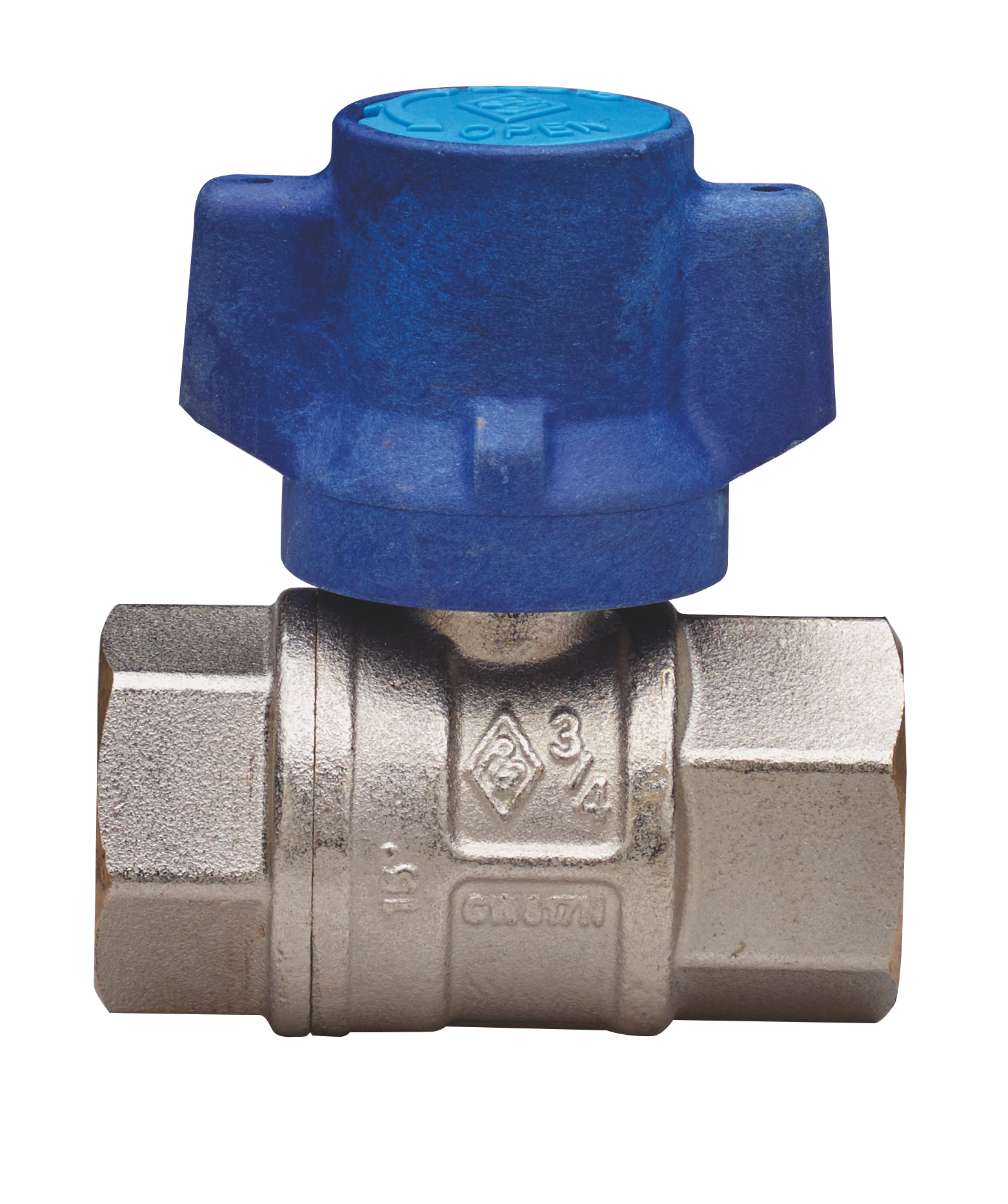

Vanne à boisseau sphérique pour l’entrée compteur d’eau, à passage total, taraudée F/F, avec poignée anti-violation et écrou de sécurité en acier inox, sphère avec système de rinçage automatique.

Spécifications techniques

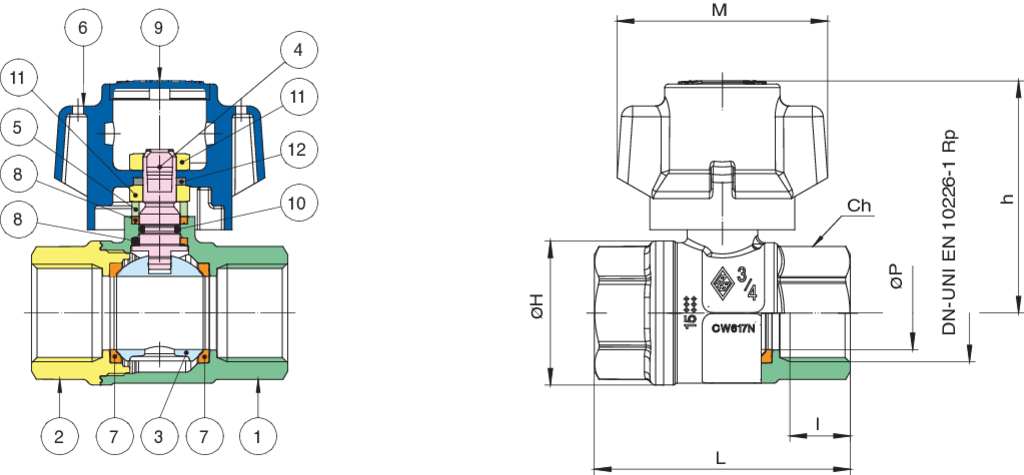

Position Nom de la pièce Matériel N.° pièces
1 CORPS BRASS CW617N UNI EN 12420 1
2 MANCHON BRASS CW617N UNI EN 12420 1
3 BILLE BRASS CW617N UNI EN 12420 1
4 TIGE BRASS CW614N UNI EN 12164 1
5 BAGUE DE PRESSE ETOUPE BRASS CW614N UNI EN 12164 1
6 POIGNÉE À PAPILLON PAmxD6 1
7 JOINT DE TENUE BILLE PTFE 2
8 JOINT DE L’AXE/ANTIFRICTION PTFE 2
9 BOUCHON PE 1
10 O-RING NBR 1
11 ECROU STEEL CL 04 1
12 RONDELLE STEEL 1
13 ECROU OCTAGONAL STEEL AISI430F 1
TAILLE DN BOX MASTER BOX CODE ØP I L ØH Ch M h Kv PN Kg
1/2" 15 15 60 2090040001 15 15 62 33 27 57 55,5 16,3 64 0,27
3/4" 20 10 40 2090050001 20 16,3 69 39 32 57 63 29,5 64 0,37
1" 25 10 20 2090060001 25 19,1 83 49 38 57 66,5 43 64 0,57
