MINI-SFER

3840

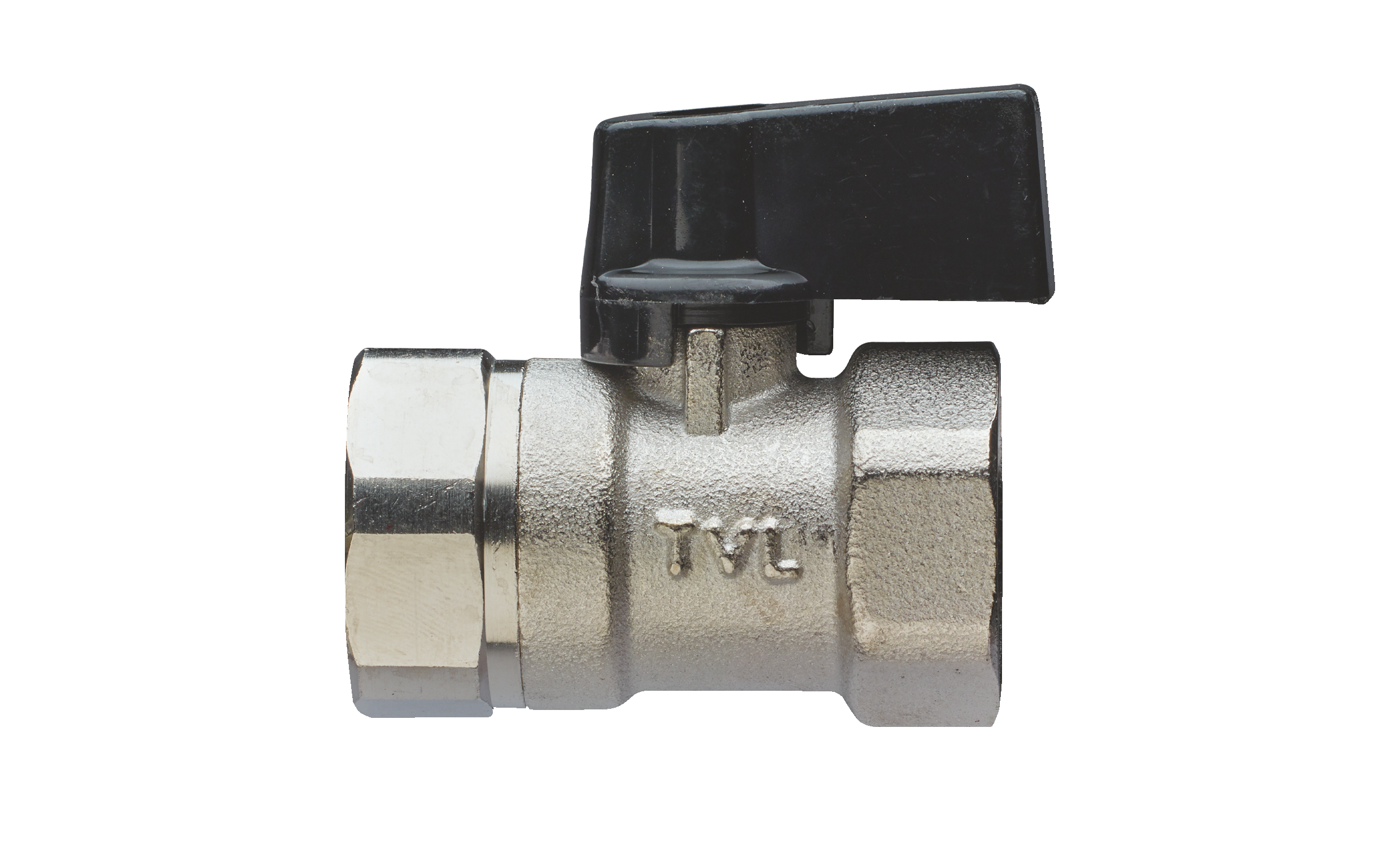

Kugelhahn, beiderseits Innengewinde, verchromt und sandgestrahlt, mit Griff.

Technische Spezifikationen

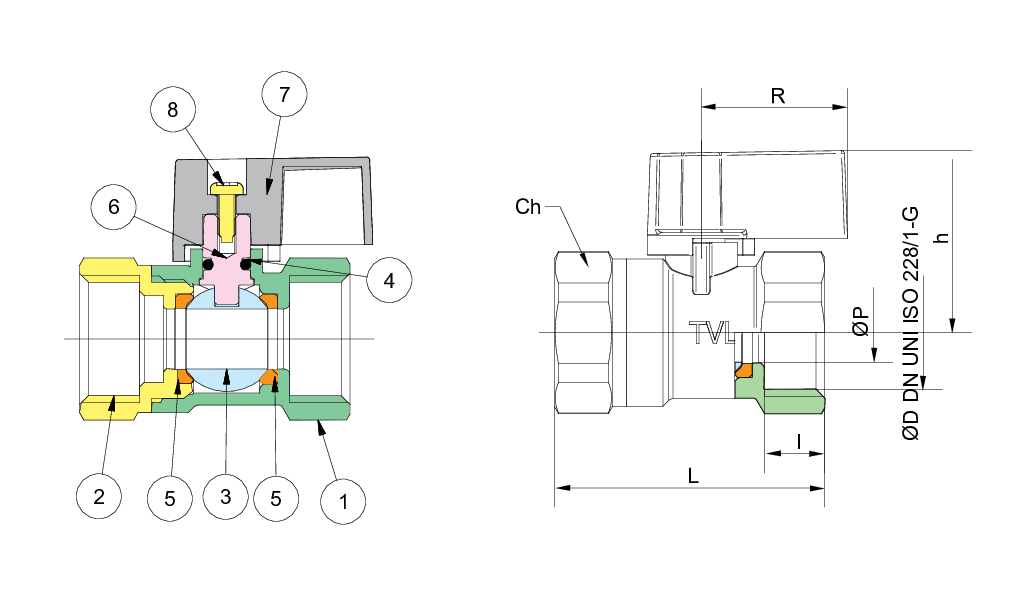

Position	Teilname	Material	Nr. Stück
1	GEHÄUSE	BRASS CW617N UNI EN 12165	1
2	MUFFE	BRASS CW614N UNI EN 12164	1
3	KUGEL	BRASS CW614N UNI EN 12164	1
4	SPINDEL	BRASS CW614N UNI EN 12164	1
5	O-RING	NBR	1
6	KUGELDICHTUNG	PTFE	2
7	GRIFF	PA 6,6	1
8	SCHRAUBE	BRASS CW614N UNI EN 12164	1

GRÖßE	DN	BOX	MASTER BOX	CODE	ØP	I	L	h	R	Ch	Kv	PN	Kg
1/4"	8	25	200	3840020000	8	10	41	29	24,3	19	4,3	20	0,078
3/8"	8	25	200	3840030000	8	10	41	29	24,3	19	4,3	20	0,064
1/2"	10	20	160	3840040000	10	10	45	30	24,3	25	2,7	20	0,102

Temperature range: -10°C +90°C.
