KLEMMRINGVERSCHRAUBUNGEN FÜR ROHRE AUS PE/HDPE/PEX

560100

Anschlussverschraubung IG mit Klemmring aus POM.

Technische Spezifikationen

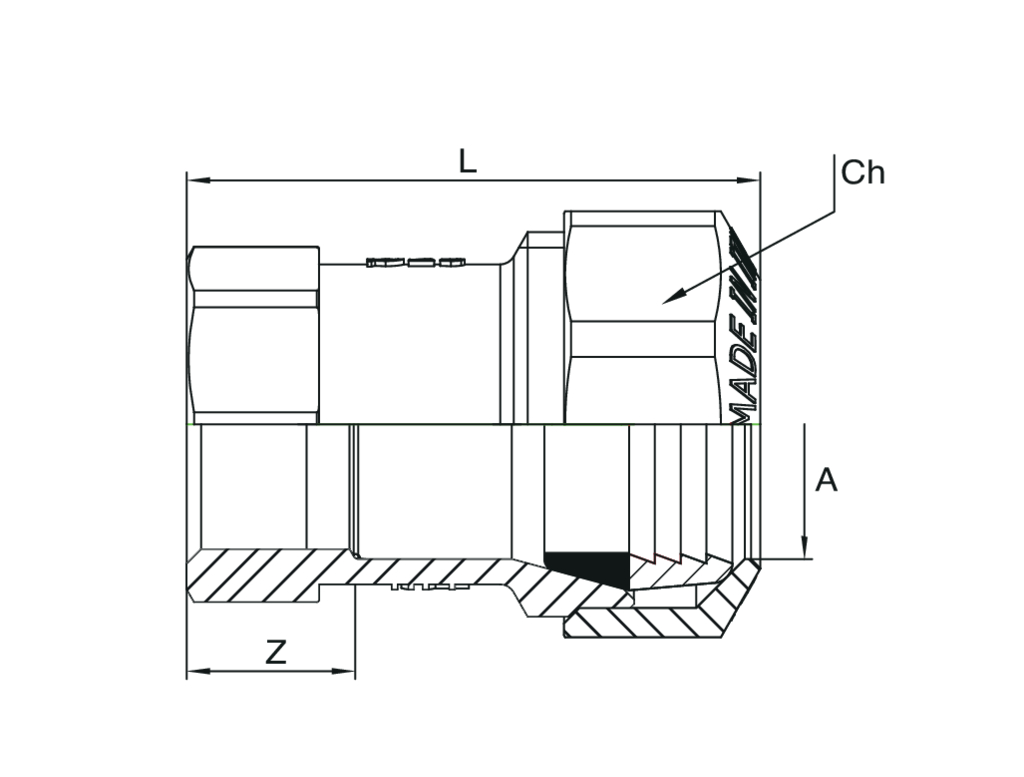

A x B	BOX	MASTER BOX	CODE	Ch	L	Z
20 x 1/2"	30	120	5601002004	34	47	15,5
25 x 1/2"²	25	100	5601002504	41	56	17
25 x 3/4"	20	80	5601002505	41	55,5	16,5
32 x 3/4"²	20	80	5601003205	51	61	18,5
32 x 1"	16	64	5601003206	51	62,5	19,5
40 x 1"²	10	40	5601004006	59	72,5	21,5
40 x 1"1/4	10	40	5601004007	59	73	22
50 x 1"1/4²	6	24	5601005007	70	81	24
50 x 1"1/2	6	24	5601005008	70	76	22
63 x 2"	8	16	5601006310	87	85,5	27
75 x 2"1/2¹	1	4	5601007512	-	106	27
90 x 3''¹	1	4	5601009014	-	121	28
110 x 4'' ¹ ³	1	2	57010011018	-	147	-

¹ With flange. - ² Reduced.

³ Art. 570100.
