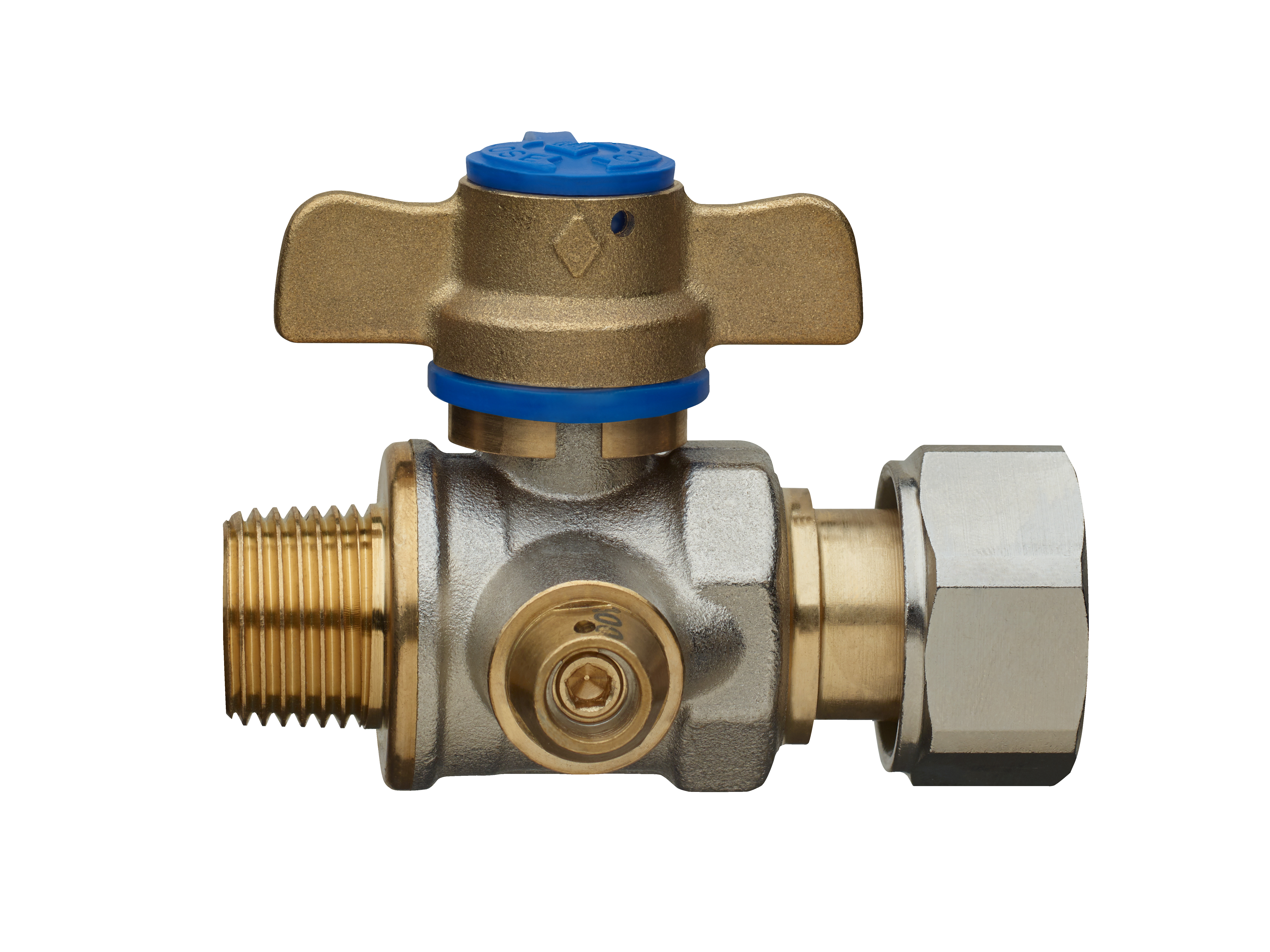

VÁLVULA DE MÍNIMO VITAL

20D6 QB

Made in Italy

Válvula esfera a paso total para medidor de agua, extremo macho/tuerca loca, con mariposa a prueba de manipulaciones y tuerca de seguridad en acero inoxidable con perfil heptagonal, con mínimo vital y esfera con sistema de aclarado automático.

Especificaciones técnicas
Posición Nombre de la pieza Material N.° piezas
1 CUERPO BRASS CW617N UNI EN 12420 1
2 MANGUITO BRASS CW614N UNI EN12164-UNI EN12168 1
3 ESFERA BRASS CW617N UNI EN 12420 1
4 EJE BRASS CW614N UNI EN12164-UNI EN12168 1
5 ANILLO PRENSAESTOPA BRASS CW614N UNI EN12164-UNI EN12168 1
6 ANILLO DE RETENCIÓN BRASS CW614N UNI EN12164-UNI EN12168 1
7 MARIPOSA BRASS CW617N UNI EN 12420 1
8 JUNTA ESFERA PTFE 2
9 ASIENTO EJE ANTIFRICCIÓN PTFE 2
10 TÁPON PE 1
11 O-RING NBR 1
12 TUERCA BRASS CW614N UNI EN12164-UNI EN12168 1
13 TUERCA STEEL 1
14 TUERCA HEPTAGONAL STAINLESS STEEL AISI 430 1
15 OBTURADOR - 1
TAMAÑO DN BOX MASTER BOX CÓDIGO ØP I L ØH C M h Kv PN Kg Q (L/gg)*
1/2”x3/4” 15 10 40 20D6260301 15 13,5 69,5 33 10,5 55 44,5 16,3 64 0,34 300

Q=Flow rate classes.
