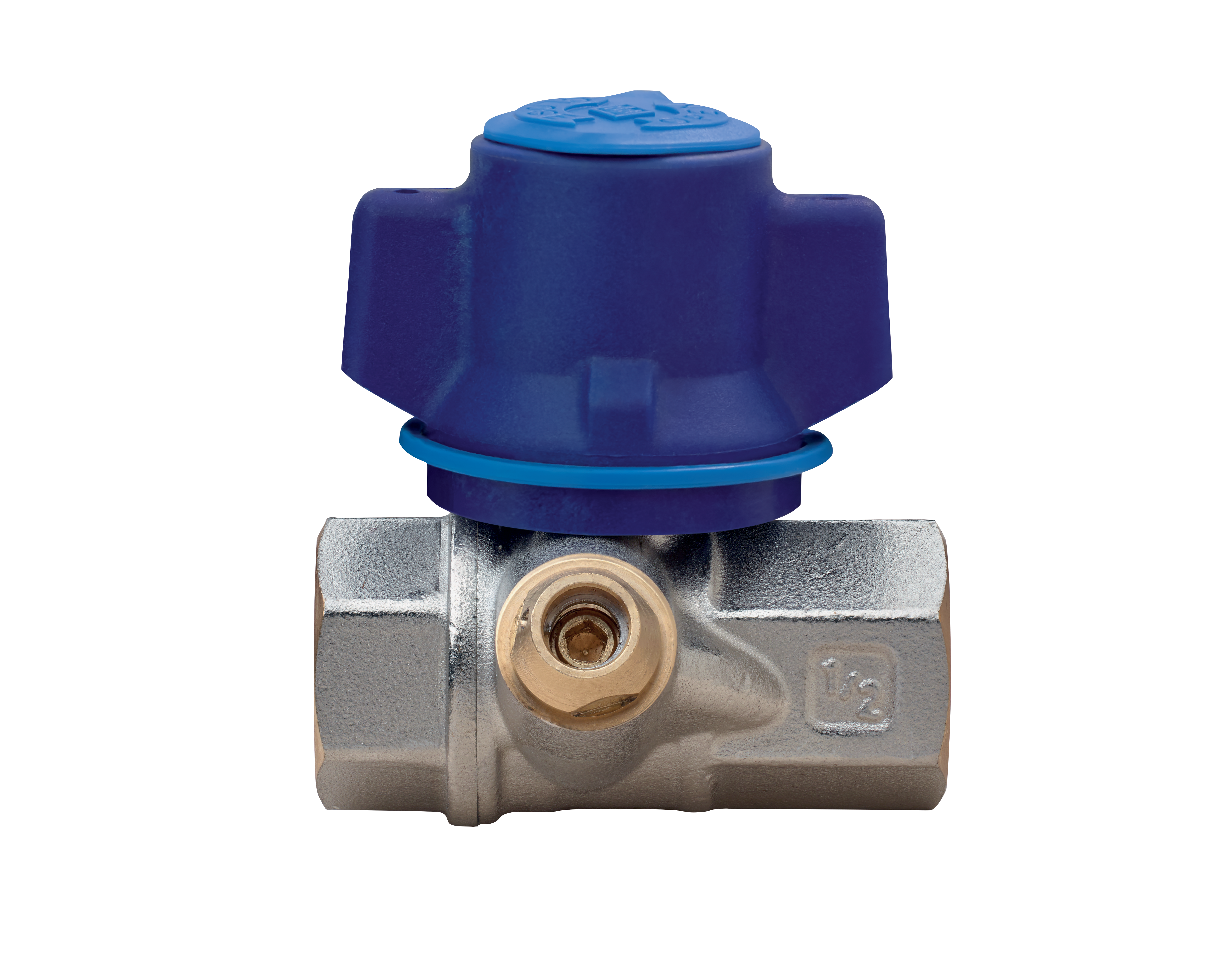

KUGELHAHN MIT VITALSYSTEM

2090 QB

Kugelhahn für Wasserzähleranschluss, mit vollem Durchgang, I/I Gewinde, unidirektional mit manipulationssicherem Flügelgriff und siebenkant Sicherheitsmutter aus Edelstahl, ausgestattet mit Vitalsystem und Kugel mit automatischem Spülsystem.

Technische Spezifikationen

Position	Teilname	Material	Nr. Stück
1	GEHÄUSE	BRASS CW617N UNI EN 12420	1
2	MUFFE	BRASS CW617N UNI EN 12420	1
3	KUGEL	BRASS CW617N UNI EN 12420	1
4	SPINDEL	BRASS CW 614N UNI EN 12164 -UNI EN 12168	1
5	VORSPANNING	BRASS CW 614N UNI EN 12164 -UNI EN 12168	1
6	GRIFF	PAmxD6	1
7	KUGELDICHTUNG	PTFE	2
8	STOßHEMMENDE DICHTUNG	PTFE	2
9	KAPPE	PTFE	1
10	O-RING	NBR	1
11	MUTTER	STEEL CL 04 UNI EN ISO898	2
12	SIEBENKANT SICHERHEITSMUTTER	STEEL AISI430F	1
13	SCHEIBE	STEEL CL 04 UNI EN 10020	1
14	SCHIEBER	BRASS CW614N UNI EN12164-UNI EN12168	1

GRÖßE	DN	BOX	MASTER BOX	CODE	Q (L/gg)*	ØP	I	L	ØH	Ch	M	A	h	Kv	PN	Kg
1/2"	15	15	60	2090040151	150	15	15	64,5	33	27	57	38,5	55,5	16	64	0,30
1/2"	15	15	60	2090040301	300	15	15	64,5	33	27	57	38,5	55,5	16	64	0,30
1/2"	15	15	60	2090040601	600	15	15	64,5	33	27	57	38,5	55,5	16	64	0,30
3/4"	20	10	40	2090050151	150	20	16,3	73	39	32	57	40,5	63	29	64	0,41
3/4"	20	10	40	2090050301	300	20	16,3	73	39	32	57	40,5	63	29	64	0,41
3/4"	20	10	40	2090050601	600	20	16,3	73	39	32	57	40,5	63	29	64	0,41
1"	25	10	20	2090060151	150	25	19,1	85	49	38	57	43,5	66,5	42,5	64	0,60
1"	25	10	20	2090060301	300	25	19,1	85	49	38	57	43,5	66,5	42,5	64	0,60
1"	25	10	20	2090060601	600	25	19,1	85	49	38	57	43,5	66,5	42,5	64	0,60
