KATALOG
/
1501

1501

Kugelhahn mit vollem Durchgang, IG/AG, mit Aluminiumhebel.
Technische Spezifikationen

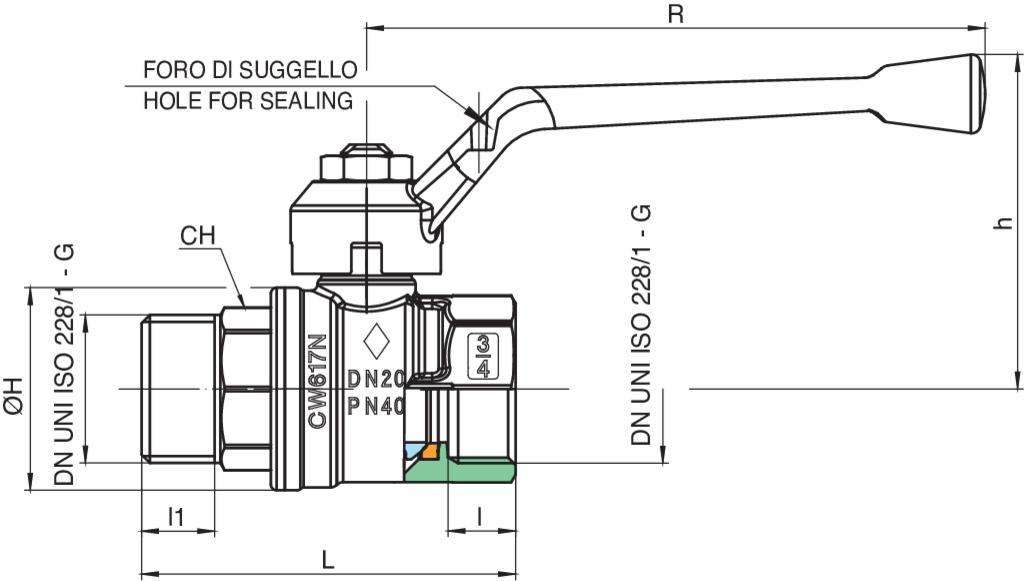

Zeichnung
Tabelle
GRÖSSE DN EINHEITEN PRO BOX MASTER BOX CODE I I1 L ØH CH R H KV PN KG
1/2" 15 20 80 1501040000 12 13 59 30 25 95 47.5 15.7 50 0.17
3/4" 20 10 40 1501050000 12 14 66.5 36 31 110 59.5 28 40 0.24
1" 25 10 20 1501060000 14.5 15 77.7 43.5 38 110 62 41.5 40 0.38
1"1/4 32 6 12 1501070000 16 17 91.2 53 48 160 75.5 84.6 40 0.7
1"1/2 40 4 8 1501080000 18 18 104.7 65 54 160 81.5 218.5 40 1.02
2" 50 2 4 1501100000 19 22 121 80 67 170 99.5 251.5 40 1.67
1/4" 8 20 80 1701020000 11 11 59 23 20 95 46.5 5.4 64 0.14
3/8" 10 20 80 1701030000 11.4 11.4 59.5 23 20 95 46.5 6 64 0.14
2"1/2 65 2 4 1701120000 30.2 - 175 111 90 205 129 540 25 4.05
3" 80 0 3 1701140000 33.3 - 203.5 136 105 205 140 873 25 6.27
4" 100 0 2 1701180000 39.3 - 250 166 130 260 160 1390 25 11.79
Anmerkungen
Cover available art. 6670 page 309.
